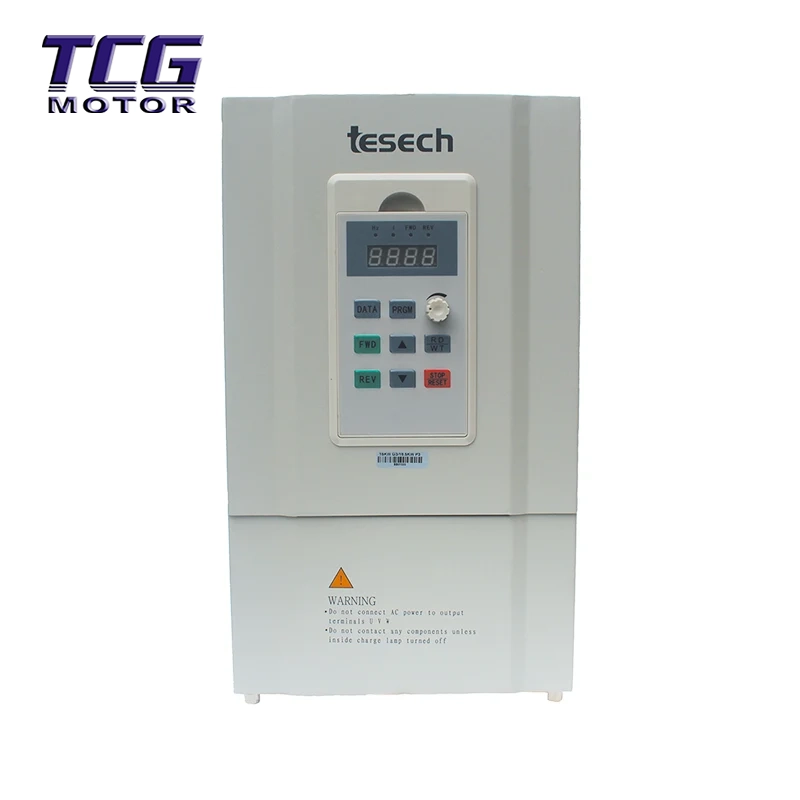

Variador de frecuencia de servicio pesado de 11 kW

En comparación con los modelos de menor potencia, el variador de frecuencia de servicio pesado de 11 kW presenta un diseño de carcasa de hierro robusto con una disposición de componentes internos más compacta y una mayor resistencia a las interferencias electromagnéticas. Ya sea en maquinaria de minería grande, bombas de agua de gran elevación o accionamientos de líneas de producción complejas, el TES-390 de 11 kW proporciona una potencia central sólida y estable.

Carcasa de hierro resistente y duradera:

El modelo de 11 kW utiliza una carcasa de hierro completamente cerrada (IP20). En comparación con la carcasa de plástico de los modelos de potencia más pequeños, la carcasa de hierro protege eficazmente contra fuertes interferencias electromagnéticas (EMC) en entornos industriales, evita que el polvo entre directamente en los circuitos internos y tiene un canal de disipación de calor más optimizado, lo que la hace adecuada para entornos industriales hostiles como minas y fundiciones.

Capacidad de sobrecorriente de servicio pesado, arranque sin interrupciones:

Este modelo, que aborda la alta corriente de arranque y la inercia del motor de 11 kW, cuenta con una capacidad de corriente de disparo instantánea del 200 % y el 160 % de la capacidad de salida nominal, manejando perfectamente el arranque de servicio pesado de equipos como trituradoras y compresores, y previniendo eficazmente falsas fallas de sobrecorriente.

Conducto de aire independiente, refrigeración forzada:

La potencia de 11 KW genera un calor significativo. Este modelo está equipado con un ventilador de enfriamiento de conducto de aire independiente de gran volumen, que expulsa el aire caliente directamente al exterior del gabinete. Esto evita que el aire caliente circule y se acumule dentro del gabinete, solucionando el problema de las frecuentes paradas por sobrecalentamiento de equipos de alta potencia en ambientes veraniegos de alta temperatura.

Ampliación completa de puertos, control integrado:

La configuración estándar incluye abundantes interfaces de comunicación industrial (RS-485 Modbus-RTU) y múltiples terminales de E/S, que admiten control de ciclo de bombas múltiples (1 a 5) y programación PLC simple. Puede accionar directamente sistemas de suministro de agua a presión constante a gran escala o líneas de producción automatizadas sin la necesidad de gabinetes de control complejos adicionales.

Parámetros técnicos del producto

Industrias y escenarios de aplicaciones.

El variador de frecuencia de servicio pesado de 11 kW, por su potente rendimiento y alta confiabilidad, se utiliza ampliamente en los siguientes campos industriales pesados:

Control de fluidos a gran escala: estaciones de bombeo de suministro de agua de gran altura, grandes unidades centrales de aire acondicionado, sistemas de aireación para el tratamiento de aguas residuales.

Minería y materiales de construcción: Trituradoras, molinos de bolas, cintas transportadoras, elevadores.

Fabricación industrial: grandes compresores de aire, sistemas hidráulicos de máquinas de moldeo por inyección, equipos auxiliares de laminación de acero.

Industrias energética y química: Grandes tanques de mezcla, centrífugas, sistemas de ventilación y tiro inducido.

Instrucciones de instalación y uso

1. Instalación mecánica (pasos críticos)

Instalación vertical: El modelo de 11KW es grande y pesado y debe instalarse verticalmente sobre una pared metálica plana. Está estrictamente prohibida la instalación invertida u horizontal.

Espacio de disipación de calor: el 11KW genera una gran cantidad de calor; se debe reservar un espacio de ventilación de ≥300mm arriba y abajo (el documento recomienda 150mm, pero se recomienda más espacio para modelos de mayor potencia).

Medidas de prevención del polvo: en entornos con altos niveles de polvo (como textiles y procesamiento de madera), se deben instalar filtros de polvo o se debe utilizar un gabinete eléctrico sellado por separado.

2. Conexiones eléctricas

Circuito Principal: Conecte los terminales de entrada (R/S/T) a la fuente de alimentación trifásica, y los terminales de salida (U/V/W) al motor. ¡Está estrictamente prohibido conectar la fuente de alimentación a los terminales de salida!

Unidad de frenado: El modelo 11KW no tiene unidad de frenado incorporada (se requiere una unidad externa). Si se requiere una parada rápida, se debe conectar una unidad de frenado externa y una resistencia de frenado (conectada a los terminales P/+ y PB).

Reactor: Se recomienda instalar un reactor de entrada de CA en el lado de la fuente de alimentación para mejorar el factor de potencia y eliminar armónicos de alto orden.

3. Procedimiento de puesta en marcha rápida

Restablecimiento de parámetros: establezca F0-27 = 3 para restaurar la configuración de fábrica.

Parámetros del motor: Establezca F2-01 (Potencia) en 11.0 y F2-03 (Corriente) en la corriente de la placa de identificación del motor.

Sintonización vectorial: Establezca F2-11 = 2 (Sintonización completa), presione el botón Ejecutar para permitir que el inversor reconozca automáticamente los parámetros del motor (la carga debe estar desconectada).

Prueba de funcionamiento: Configure F0-02 = 1 (Control de terminal), F0-03 = 2 (Entrada de voltaje AI1), conecte el potenciómetro para realizar pruebas de ajuste de velocidad.

Precauciones

Está estrictamente prohibido el cambio de energía frecuente: los condensadores internos del inversor de 11 KW tienen una gran corriente de carga. Está estrictamente prohibida la desconexión frecuente de la alimentación a través del contactor durante el funcionamiento, ya que esto puede dañar fácilmente el módulo IGBT. Se recomienda iniciar y detener a través de los terminales de control.

Transmisión a larga distancia: si la distancia del motor supera los 100 metros, se debe instalar un reactor de salida para evitar una corriente de fuga excesiva causada por la capacitancia distribuida del cable.

Requisitos de conexión a tierra: El variador de frecuencia de servicio pesado de 11 kW debe utilizar un método de conexión a tierra de un solo punto. El área de la sección transversal del cable de conexión a tierra debe ser ≥ 6 mm². Está estrictamente prohibido compartir un cable de conexión a tierra con otra maquinaria eléctrica.

Preguntas frecuentes

P1: ¿Cuáles son las diferencias estructurales entre un inversor de 11 kW y un inversor de 5,5 kW?

R: La mayor diferencia radica en el material de la carcasa y el sistema de disipación de calor. Los inversores de 5,5 kW e inferiores suelen utilizar carcasas de plástico y dependen de la convección natural para la disipación del calor; mientras que el variador de frecuencia de servicio pesado de 11 kW, al ser una unidad de alta potencia, utiliza una carcasa de hierro robusta, que no solo proporciona un blindaje más fuerte contra interferencias electromagnéticas, sino que también cuenta con un ventilador de enfriamiento de flujo de aire independiente para expulsar directamente el calor interno fuera del gabinete, evitando la acumulación de calor durante el funcionamiento de alta potencia.

P2: ¿El variador de frecuencia de servicio pesado de 11 kW requiere una unidad de frenado externa?

R: Sí, debe ser externo. La documentación indica que se requiere una unidad de frenado externa para 37 kW y más, pero los modelos de 11 kW generalmente no tienen una unidad de frenado incorporada (o puede depender del lote específico; la documentación menciona el frenado incorporado para 37 kW y menos, pero las unidades de alta potencia generalmente requieren una externa durante la puesta en servicio). Para equipos pesados ​​de 11 KW (como grúas y centrífugas), si se requiere una parada rápida, se debe comprar una unidad de frenado externa y una resistencia de frenado correspondiente (potencia ≥ 2500 W, resistencia ≥ 43 Ω).

P3: ¿Por qué mi inversor de 11 KW informa "sobrecalentamiento" después de funcionar durante un tiempo?

R: Los inversores de 11 KW generan mucho calor y el sobrecalentamiento suele deberse a tres motivos: 1. Conductos de aire bloqueados. Compruebe si el ventilador está funcionando y si hay pelusa/polvo en la entrada de aire; 2. Temperatura ambiente alta. Si la temperatura dentro del gabinete de control excede los 40°C, instale un aire acondicionado o un extractor de aire; 3. Ventilador dañado. El ventilador es un componente independiente para los modelos de 11KW. Si el ventilador no gira, se debe detener la máquina inmediatamente y reemplazar el ventilador.

P4: ¿Puede un inversor de 11 KW controlar varios motores?

R: Sí, pero con una condición. Los modelos de 11KW admiten accionamiento paralelo de múltiples motores en modo de control V/F. Se recomienda que la corriente total no supere 1,1 veces la corriente nominal del convertidor de frecuencia.
