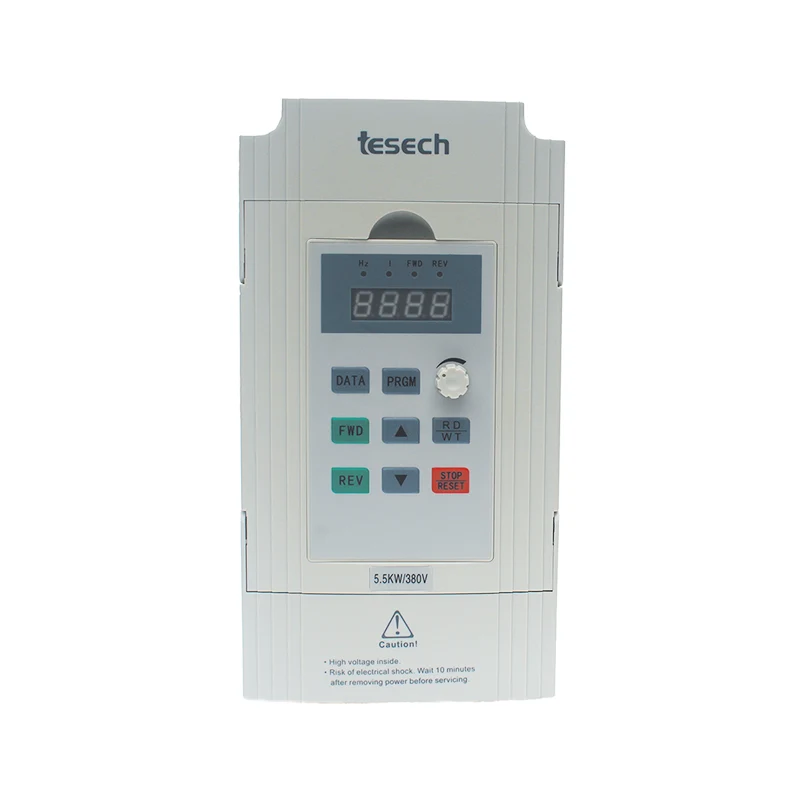

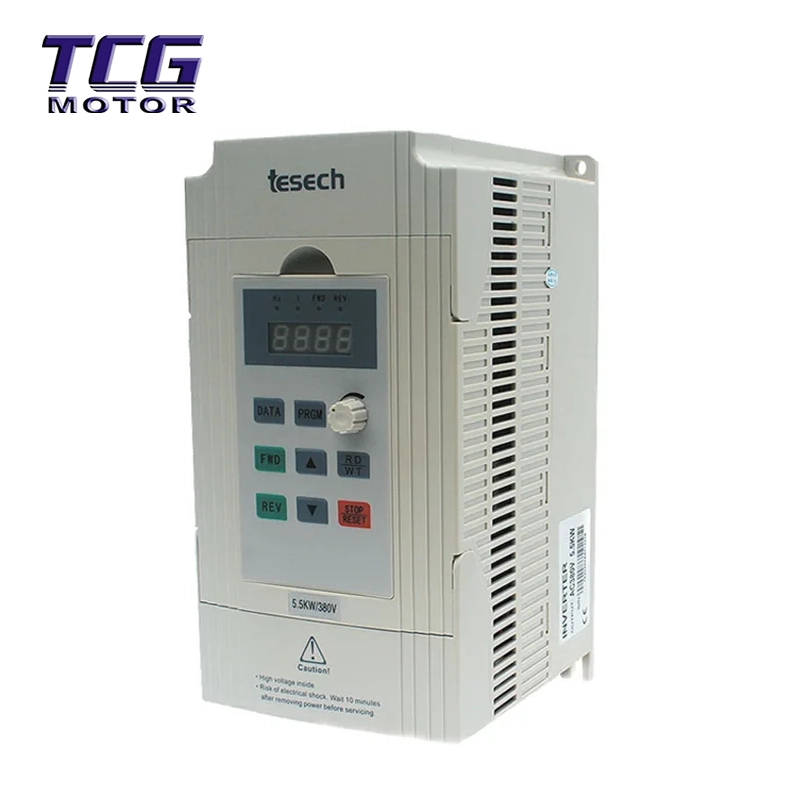

Variador de frecuencia de uso general de 5,5 KW

En comparación con el modelo de menor potencia, el variador de frecuencia de uso general de 5,5 KW presenta mejoras integrales en la estructura de disipación de calor, capacidad de sobrecarga e interfaces de terminales. Maneja fácilmente arranques con cargas pesadas y entornos industriales hostiles, lo que lo convierte en un núcleo ideal para mejorar la eficiencia de la producción y lograr ahorros de energía.

Control vectorial de carga pesada, sobrecarga sin preocupaciones: admite una capacidad de sobrecarga del 150 % (60 segundos), lo que se adapta perfectamente a los requisitos de alto par del motor de 5,5 KW en el arranque. Ya sea reiniciando una mezcladora después de un atasco de material o arrancando el elevador con carga completa, proporciona un fuerte par de arranque, resolviendo por completo el problema de disparo debido a energía insuficiente.

Diseño estructural de grado industrial, disipación de calor mejorada: al utilizar un diseño de flujo de aire independiente optimizado y un disipador de calor reforzado para abordar el calor generado por la potencia de salida de 5,5 KW, aísla eficazmente el polvo y los componentes electrónicos, evitando alarmas de sobrecalentamiento causadas por una mala disipación de calor y garantizando un funcionamiento continuo estable las 24 horas del día, los 7 días de la semana en entornos de alta temperatura.

Ampliación con todas las funciones y alta integración: interfaz de comunicación RS-485 estándar (protocolo Modbus-RTU), que admite control de ciclo de bombas múltiples, suministro de agua a presión constante PID y programación PLC sencilla. El modelo de 5,5 KW tiene una configuración de puerto de E/S más rica, lo que elimina la necesidad de comprar un controlador adicional para construir directamente sistemas de control automatizados complejos.

Unidad de frenado incorporada para una respuesta rápida: los modelos de 5,5 KW y menos tienen una unidad de frenado incorporada (requiere una resistencia externa). Para maquinaria que requiere un apagado rápido o rotación frecuente hacia adelante y hacia atrás, suprime eficazmente el aumento de voltaje de la bomba y previene fallas del inversor.

Parámetros técnicos del producto

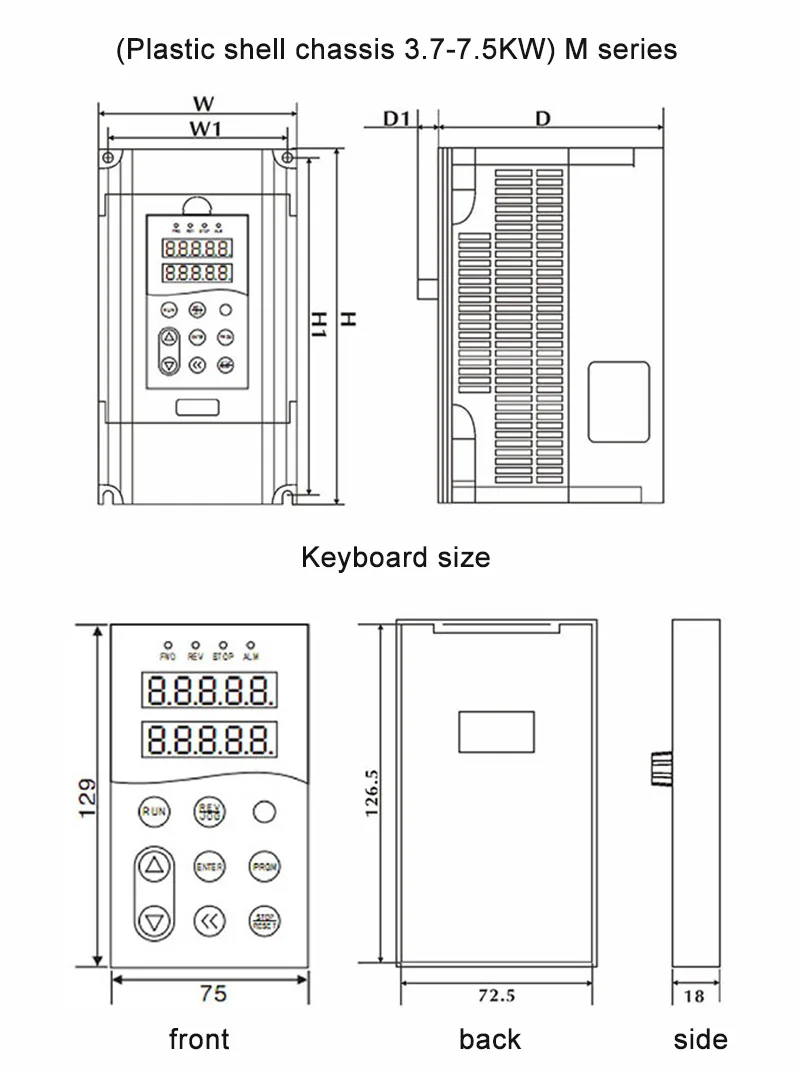

Tabla de especificaciones del chasis del sistema 3,7-7,5 KW

Industrias y escenarios de aplicaciones.

El variador de frecuencia de uso general de 5,5 KW, con su potencia robusta y alta confiabilidad, se usa ampliamente en los siguientes campos industriales de tamaño mediano:

Control de fluidos: sistemas de suministro de agua a presión constante de mediana y gran escala, bombas de circulación de agua para aire acondicionado central, ventiladores de torres de enfriamiento.

Fabricación de maquinaria: Husillos para máquinas herramienta CNC, máquinas de moldeo por inyección, extrusoras, maquinaria textil.

Transporte de Materiales: Cintas transportadoras, elevadores, mezcladoras, trituradoras.

Equipos de Protección Ambiental: Aireadores para el tratamiento de aguas residuales, máquinas deshidratadoras.

Precauciones

Prohibir estrictamente la conexión a tierra compartida: Evite por completo compartir un electrodo de conexión a tierra con equipos eléctricos grandes, como máquinas de soldar y maquinaria eléctrica. El cable de tierra debe ser lo más grueso y corto posible.

Transmisión de línea larga: si la distancia entre el convertidor de frecuencia y el motor supera los 50 metros, se debe reducir la frecuencia portadora (F0-15) o se debe instalar un reactor de salida para evitar daños al aislamiento del motor.

Prevención de polvo: aunque el modelo de 5,5 KW tiene una buena disipación de calor, en entornos con mucho polvo (como fábricas textiles y plantas de procesamiento de madera), se recomienda instalar una red protectora o instalarla en un gabinete eléctrico separado.

Preguntas frecuentes

P1: ¿Puede un inversor de frecuencia de 5,5 kW accionar un motor de 7,5 kW?

R: No recomendado. El inversor de frecuencia TES-390 de 5,5 kW tiene una corriente de salida nominal de 25 A, mientras que la corriente nominal de un motor de 7,5 kW suele rondar los 15 A-17 A (dependiendo del voltaje). Aunque las corrientes parecen coincidir, el margen de capacidad del inversor está diseñado para un motor de 5,5 kW. Forzar el funcionamiento de un motor de 7,5 kW puede hacer que el inversor active fácilmente su protección de **sobrecorriente (OC) o sobrecarga (OL)** durante el arranque o el funcionamiento con carga pesada. Siga siempre el principio de selección de "potencia del inversor ≥ potencia del motor".

P2: ¿Un modelo de 5,5 kW requiere una resistencia de frenado externa?

R: Si su equipo no requiere una parada rápida o cargas de energía potenciales (como polipastos), generalmente no se necesita una resistencia de frenado. Sin embargo, si el equipo tiene una gran inercia, requiere un tiempo de parada corto o involucra retroalimentación de energía, se debe conectar una resistencia de frenado; de lo contrario, el inversor informará una falla de **sobretensión (OV)**.

P3: ¿Cuáles son las diferencias en la disipación de calor entre los modelos de 5,5 KW y 0,75 KW?

R: El modelo de 0,75 KW se basa principalmente en la convección natural para la disipación del calor, mientras que el modelo de 5,5 KW genera significativamente más calor. Por lo tanto, el modelo de 5,5 KW viene de serie con un ventilador de refrigeración de alta potencia y se recomienda utilizar un diseño de conducto de aire independiente para aislar los componentes generadores de calor del circuito de control, lo que garantiza un funcionamiento estable incluso en entornos industriales con mucho polvo.

P4: ¿Cómo resolver el problema de la interferencia electromagnética cuando el motor de 5,5 KW está en funcionamiento?

R: Los cables largos de 5,5 KW son propensos a generar radiación electromagnética que interfiere con los equipos de comunicación. Recomendaciones: 1. Tienda las líneas eléctricas y las líneas de control en bandejas de cables separadas; 2. Utilice cables blindados para las líneas de control; 3. Instalar una bobina de entrada o un filtro EMC en la entrada del inversor (recomendado en el apartado 4.9 del documento).
