Variador de frecuencia serie 900G

En comparación con convertidores de frecuencia más pequeños o de función única, el variador de frecuencia serie 900G sobresale en adaptabilidad al entorno industrial y rendimiento de control:

Cobertura completa del rango de potencia para escenarios de servicio pesado: ofrece varios factores de forma desde A00 a A12, cubriendo salidas de potencia de 0,75 KW a 630 KW. Diseñado específicamente para equipos industriales que requieren una gran potencia de salida, resuelve los problemas de alta corriente de arranque y control difícil de motores de alta potencia.

Control vectorial para alto par a bajas velocidades: admite SVC con una relación de velocidad de hasta 1:100, lo que proporciona el 150 % del par nominal incluso a 0,5 Hz, lo que garantiza arranques de servicio pesado suaves y sin impactos.

Control de bombas múltiples para la integración del sistema: la lógica de suministro de agua avanzada incorporada admite un modo de control de bombas múltiples de 1 a 5, impulsando directamente sistemas complejos de suministro de agua de presión constante sin la necesidad de un controlador PLC adicional.

Control de bombas múltiples para la integración del sistema: la lógica de suministro de agua avanzada incorporada admite un modo de control de bombas múltiples de 1 a 5, impulsando directamente sistemas complejos de suministro de agua de presión constante sin la necesidad de un controlador PLC adicional.

Protección y disipación de calor de grado industrial: el variador de frecuencia serie 900G adopta un diseño de conducto de aire independiente y una clasificación de protección IP20, resistiendo eficazmente la intrusión de polvo en entornos industriales. Combinado con un ventilador inteligente con temperatura controlada, garantiza un funcionamiento estable durante períodos prolongados.

Comunicación de puerto completo y redes inteligentes: la configuración estándar incluye el protocolo de comunicación Modbus-RTU y admite una interfaz RS485, lo que permite una fácil integración con sistemas de monitoreo de computadora host para el intercambio de datos en tiempo real en la automatización de fábricas.

Parámetros técnicos del producto

Industrias y escenarios de aplicaciones

El variador de frecuencia serie 900G, con su alta densidad de potencia y amplia lógica de aplicación, se utiliza ampliamente en los siguientes campos:

Energía y Municipal: Estaciones de bombeo de alta potencia para suministro de agua a presión constante, sistemas de tratamiento de aguas residuales, ventiladores de tiro inducido.

Fabricación de maquinaria: accionamientos de husillo para máquinas herramienta CNC, máquinas de moldeo por inyección, extrusoras, maquinaria de embalaje.

HVAC: Bombas de circulación de agua de aire acondicionado central, ventiladores de torres de enfriamiento, sistemas HVAC.

Energía y Minería: Accionamientos auxiliares de polipasto minero, cintas transportadoras, compresores.

Instrucciones de instalación y uso

1. Instalación mecánica

Instalación vertical: Debe instalarse verticalmente sobre una superficie metálica plana, asegurando un flujo de aire sin obstrucciones para la disipación del calor.

Espacio de disipación de calor: se debe proporcionar suficiente espacio verticalmente arriba y abajo (A≥10 mm, B≥200 mm para 0,75-22 KW). Está estrictamente prohibido bloquear la entrada de aire.

Requisitos medioambientales: La temperatura ambiente debe estar entre -10 °C y +40 °C (se requiere reducción de potencia por encima de 40 °C). Se requiere reducción de potencia para altitudes superiores a 1000 metros.

2. Conexiones eléctricas

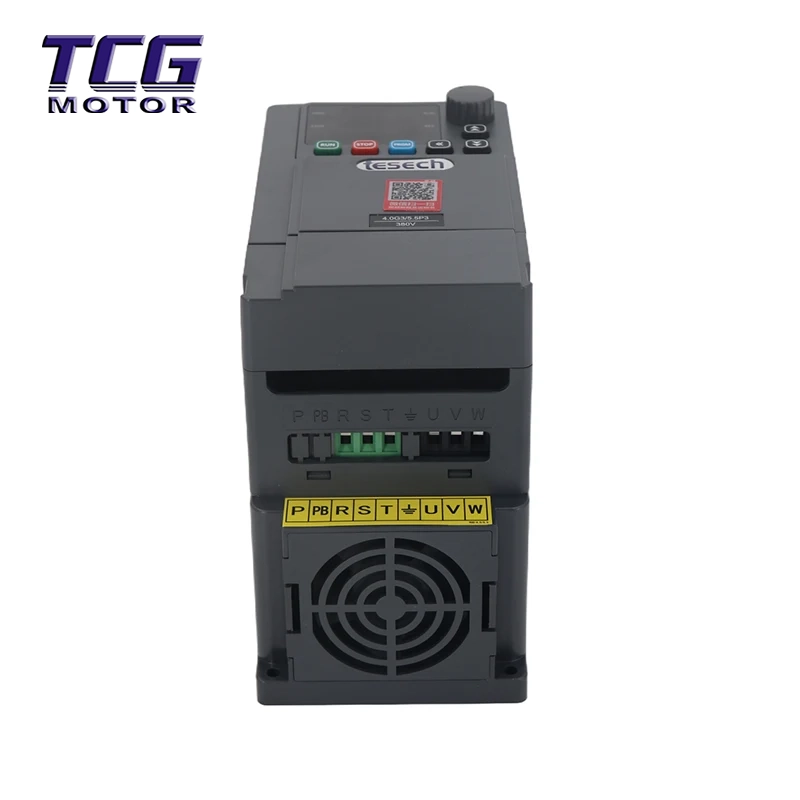

Circuito principal: R/S/T se conecta a una fuente de alimentación trifásica, U/V/W se conecta al motor. ¡Está estrictamente prohibido invertir las conexiones!

Unidad de frenado: 0,75 KW~5,5 KW tiene una unidad de frenado incorporada y requiere una resistencia de frenado externa (conectada al terminal +/PB); 7,5 KW y superiores requieren una unidad de frenado externa.

Conexión a tierra: el terminal PE debe estar conectado a tierra de manera confiable y la resistencia de conexión a tierra debe cumplir con las regulaciones locales.

3. Procedimiento de depuración rápida

1). Restablecimiento de parámetros: establezca F0-24 = 1 para restaurar la configuración de fábrica.

2). Parámetros del motor: establezca F8-00 (potencia) en F8-04 (velocidad) según la placa de identificación.

3). Identificación de parámetros: Configure F8-07 para realizar una identificación estática o dinámica (requerida para que el control vectorial obtenga un par óptimo).

4). Control de operación: Configure F0-00 para seleccionar el canal de operación (0: Panel, 1: Terminal, 2: Comunicación).

5). Punto de ajuste de frecuencia: establezca F0-01 para seleccionar la fuente de frecuencia.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre el variador de frecuencia serie 900G y el modelo mini anterior (900M)?

R: El TES 900G es un inversor de uso general con un rango de potencia más amplio (hasta 630 KW), puertos de E/S más completos (5 canales DI, 2 canales AI) y un potente rendimiento de control vectorial, lo que lo hace adecuado para escenarios de control industrial complejos. El modelo mini 900M, por otro lado, normalmente está diseñado para aplicaciones simples de bajo consumo (<2,2 KW) y tiene menos puertos.

P2: ¿El variador de frecuencia serie 900G admite el control del suministro de agua con bombas múltiples?

R: Sí. La serie 900G tiene una lógica PID integral incorporada. Al configurar los parámetros F0-26 y F5, puede lograr un control de bombas múltiples de 1 a 5, incluidos varios modos como "una en uso, otra en espera", "control maestro-esclavo" y "control sincrónico", lo que permite construir sistemas complejos de suministro de agua sin un controlador externo.

P3: ¿Qué es el control SVC? ¿Por qué es necesaria la identificación de parámetros?

R: SVC (control vectorial sin sensor de velocidad) permite que el inversor controle con precisión el par del motor incluso sin un codificador. La identificación de los parámetros del motor (F8-07) permite que el inversor "aprenda" los parámetros internos del motor (como la resistencia y la inductancia), logrando así una salida de baja frecuencia y alto par (0,5 Hz/150 %). Sin identificación, el inversor sólo funcionará en modo V/F normal, reduciendo su capacidad de carga pesada.

P4: ¿Qué debo hacer si el panel muestra "Err14" indicando que el módulo se está sobrecalentando?

R: "Err14" indica que la temperatura del módulo inversor es demasiado alta. Por favor verifique: 1. ¿La carga es demasiado pesada o ha estado bloqueada durante mucho tiempo? 2. ¿Está dañado el ventilador de refrigeración o el conducto de aire está bloqueado por polvo? 3. ¿La temperatura ambiente es superior a 40 °C (requiere reducción de potencia o ventilación mejorada)? 4. ¿Está configurada la frecuencia portadora F0-13 demasiado alta (la frecuencia portadora se puede reducir adecuadamente para disminuir la generación de calor)?

P5: ¿Cómo extender la vida útil del inversor en entornos hostiles?

R: Se recomienda limpiar el polvo del ventilador de refrigeración y del conducto de aire con regularidad (cada 6 a 12 meses); en entornos con mucho polvo (nivel de contaminación > 2), el convertidor de frecuencia debe instalarse en un gabinete protector con clasificación IP54 o superior; Si se almacena durante un período prolongado (más de 1 año), se debe realizar un tratamiento de envejecimiento de precarga de acuerdo con el manual de instrucciones antes de su uso.
