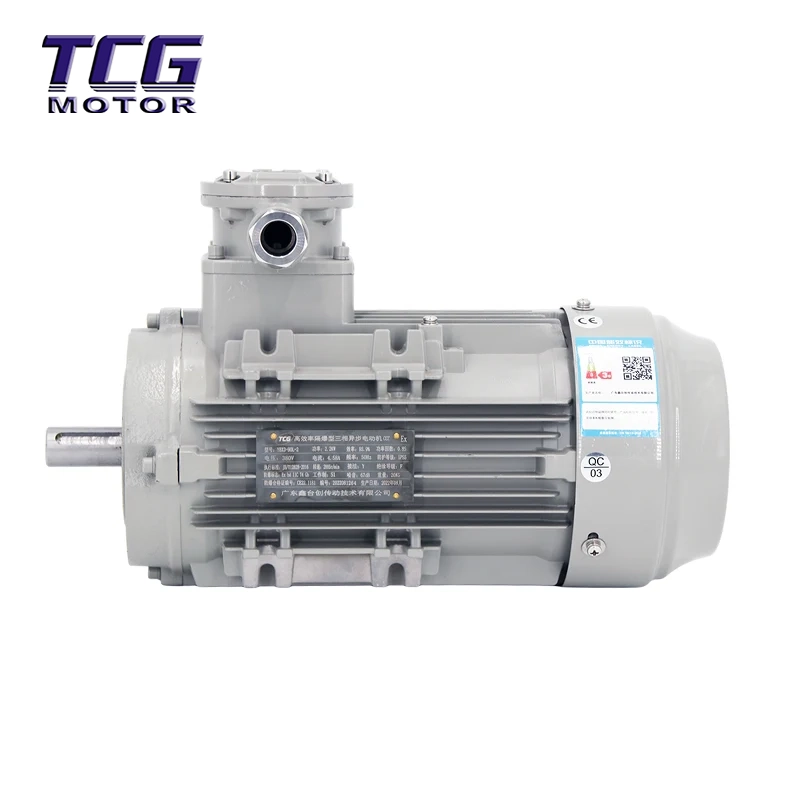

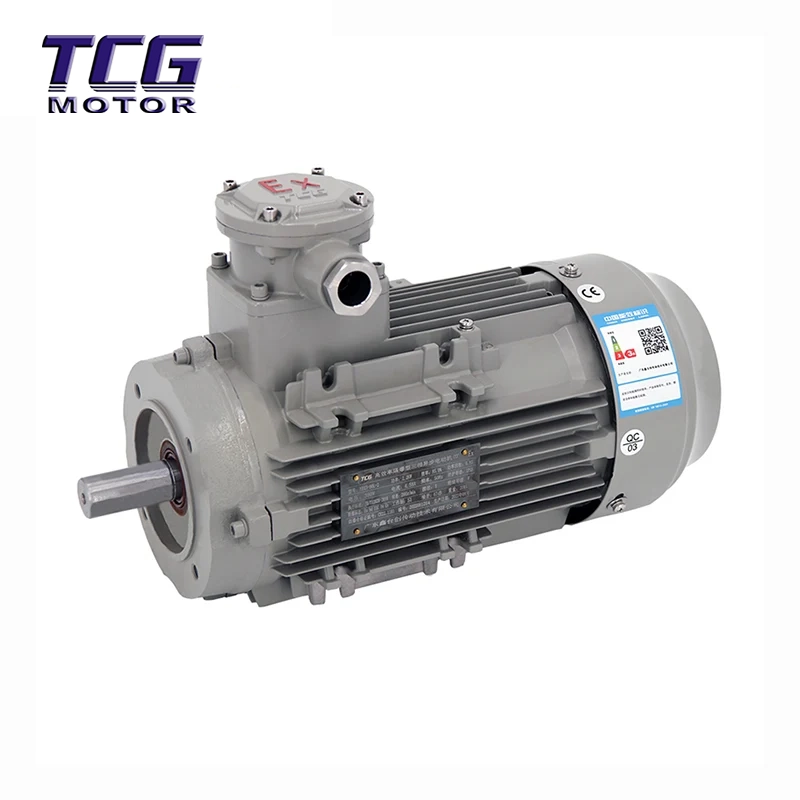

El motor a prueba de explosiones Ex d IIC T4 B14 con brida pequeña es una unidad de potencia tipo brida de precisión diseñada específicamente para entornos con gases explosivos, como los de las industrias petrolera, química y farmacéutica. A diferencia de los modelos B3 (montado con patas) y B5 (montado con brida grande), el motor B14 utiliza una estructura de montaje de brida pequeña rectangular, que es el estándar reconocido por la industria para motores de instrumentos. Ventajas del producto Reemplazo 100% in situ: B14 es el estándar internacional para motores de instrumentos industriales. Si está buscando un reemplazo para un motor de instrumento antiguo importado, o si su equipo es una bomba de engranajes/bomba dosificadora estándar, B14 es la única solución que no requiere modificación de los orificios de montaje, ahorrando tiempo y esfuerzo.
Para el transporte de medios de alto riesgo como metanol, benceno e hidrógeno en la industria química, el diseño a prueba de explosiones de nivel IIC (protegido contra hidrógeno/acetileno) combinado con una clasificación de temperatura del grupo T4 (≤85 ℃) proporciona el más alto nivel de protección de seguridad, evitando accidentes catastróficos causados por altas temperaturas superficiales o chispas internas en el motor.
Cumple estrictamente con los estándares GB 3836 y posee clasificaciones a prueba de explosiones Ex d IIC T4 Gb. El recinto a prueba de explosiones de alta resistencia puede bloquear chispas internas, controlando la temperatura de la superficie a ≤85 ℃, evitando la ignición de gases peligrosos altamente reactivos como el hidrógeno y el acetileno, lo que lo convierte en un "guardián de seguridad" para el transporte de líquidos inflamables y explosivos.
Utilizando un diseño de circuito magnético de ultra alta eficiencia IE3/IE4, junto con una interfaz de caja de cambios mecanizada con precisión (a menudo utilizada con un reductor), cuenta con una alta eficiencia operativa, mínima vibración y bajo nivel de ruido. Incluso en el funcionamiento continuo de 24 horas de una línea de producción química, mantiene una tasa de fallas extremadamente baja.
Cada motor a prueba de explosiones B14 con brida pequeña Ex d IIC T4 cuenta con la certificación CCC a prueba de explosiones y un certificado a prueba de explosiones, lo que garantiza el cumplimiento de las normas de seguridad nacionales y la aceptación sin problemas de sus proyectos químicos.
Ampliamente utilizado en productos químicos de precisión, transporte de fluidos y áreas de alto riesgo con espacios confinados, el motor a prueba de explosiones B5 Ex d IIC T4 montado en brida, con su interfaz estándar única, es la opción preferida para los siguientes escenarios:
Transporte de fluidos químicos: Accionamiento directo para bombas de engranajes, bombas de tornillo y bombas dosificadoras para el transporte de disolventes orgánicos, ácidos, álcalis o medios de alta viscosidad inflamables y explosivos.
Instrumentación de automatización: Unidad de potencia para diversos instrumentos de análisis químico, muestreadores automáticos y registradores.
Equipos de mezcla pequeños: recipientes de reacción de laboratorio, pequeños dispersores de pintura y mezcladores farmacéuticos.
Maquinaria de impresión y embalaje: Sistemas de suministro de tinta para máquinas de huecograbado y bombas de cola para laminadoras.
Principios básicos: Mantener la integridad de la superficie a prueba de explosiones y garantizar la alineación de las bridas.
1. Verificar la brida: Confirme que el espacio entre los orificios de montaje del equipo coincida con el espacio entre los orificios de montaje (dimensiones rectangulares) de la brida B14 del motor. 2. Inspeccionar la superficie a prueba de explosiones: Inspeccione la superficie a prueba de explosiones de la extensión del eje del motor en busca de óxido o daños mecánicos. Si hay ligero óxido, líjelo con papel de lija fino y aplique aceite antioxidante 204-1.
1. Alinee el tope: Alinee el tope de la brida del motor con el eje de entrada del equipo o la interfaz del cuerpo de la bomba y empújelo suavemente hacia adentro. No golpee la extensión del eje con un martillo.
2. Apriete los pernos: Utilice el método de apriete diagonal para apretar uniformemente los pernos de la brida y evitar la deformación del motor o falla del sello debido a una fuerza desigual.
1. Sello del cable: Se deben utilizar prensaestopas a prueba de explosiones. Asegúrese de que el dispositivo de entrada de cables comprima el anillo de sellado para evitar la transmisión de chispas.
2. Protección de conexión a tierra: El perno de conexión a tierra del motor debe estar conectado de manera confiable a tierra.
P1: ¿Cuál es la diferencia entre la instalación B14 y B5?
R: Aunque ambas son instalaciones con bridas, las dimensiones y estándares difieren.
B5 (brida grande): normalmente una brida redonda grande (por ejemplo, FF205), utilizada para bombas y ventiladores de alta potencia, con un diámetro de brida mayor.
B14 (brida pequeña): brida rectangular, utilizada específicamente para instrumentos y bombas de engranajes de baja potencia (0,12 kW-4 kW). B14 es un estándar común en la industria de la instrumentación, mientras que B5 se utiliza normalmente en maquinaria general.
P2: ¿Se puede utilizar este motor en bombas que transportan metanol?
R: Absolutamente. El metanol es un líquido inflamable y su vapor está clasificado como gas peligroso Clase IIA o IIB. Este motor a prueba de explosiones B5 montado en brida Ex d IIC T4 tiene certificación a prueba de explosiones IIC (superior a los requisitos IIB) y un grupo de temperatura de superficie de T4 (≤85 ℃), muy por debajo de la temperatura de ignición del metanol, lo que garantiza una seguridad absoluta.
P3: ¿Qué precauciones especiales se deben tomar al cablear un motor a prueba de explosiones?
La cuestión central es el sellado.
1. Nunca deje terminales no utilizados inactivos: los puertos de cableado no utilizados deben sellarse con tapones ciegos a prueba de explosiones (tapas de los extremos).
2. Apriete el anillo de sellado: Después de insertar el cable, se debe apretar el casquillo para garantizar que el anillo de sellado de goma sujete firmemente el cable. Esto no sólo sirve para impermeabilizar, sino también para evitar que las llamas internas de una explosión se escapen a través de los huecos de los cables.
