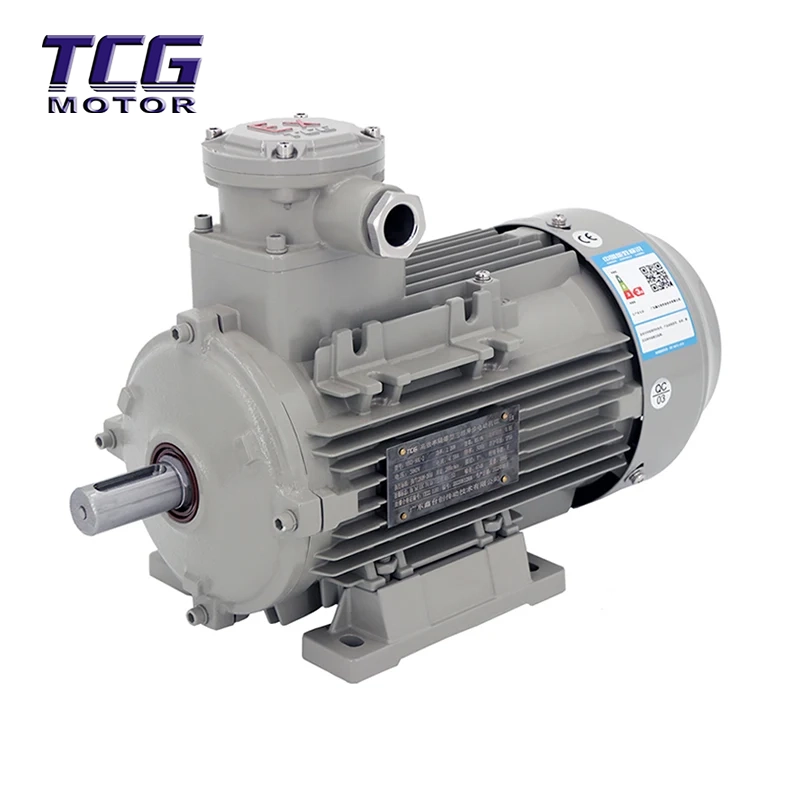

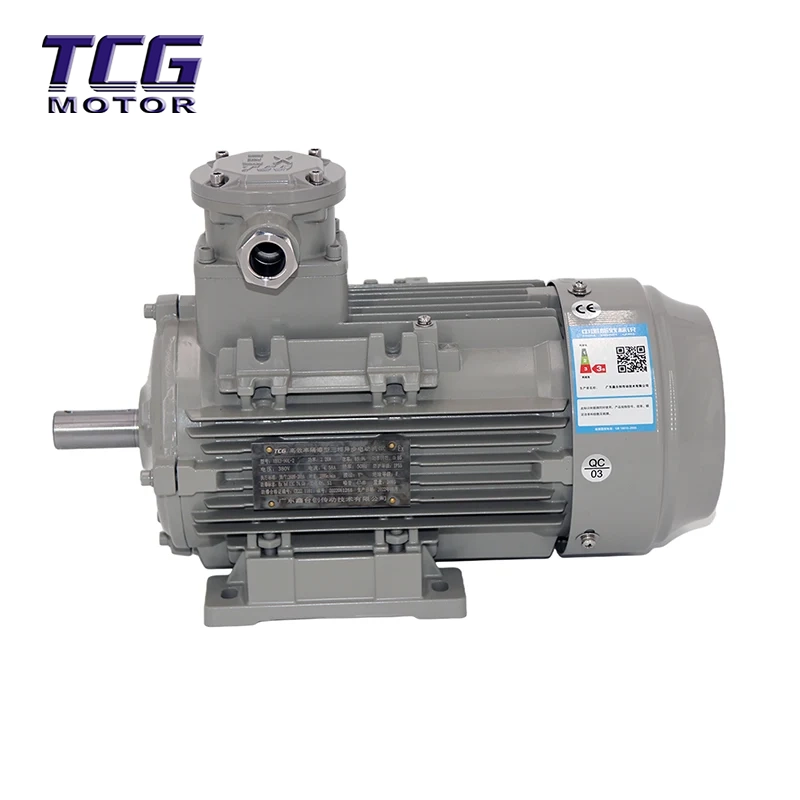

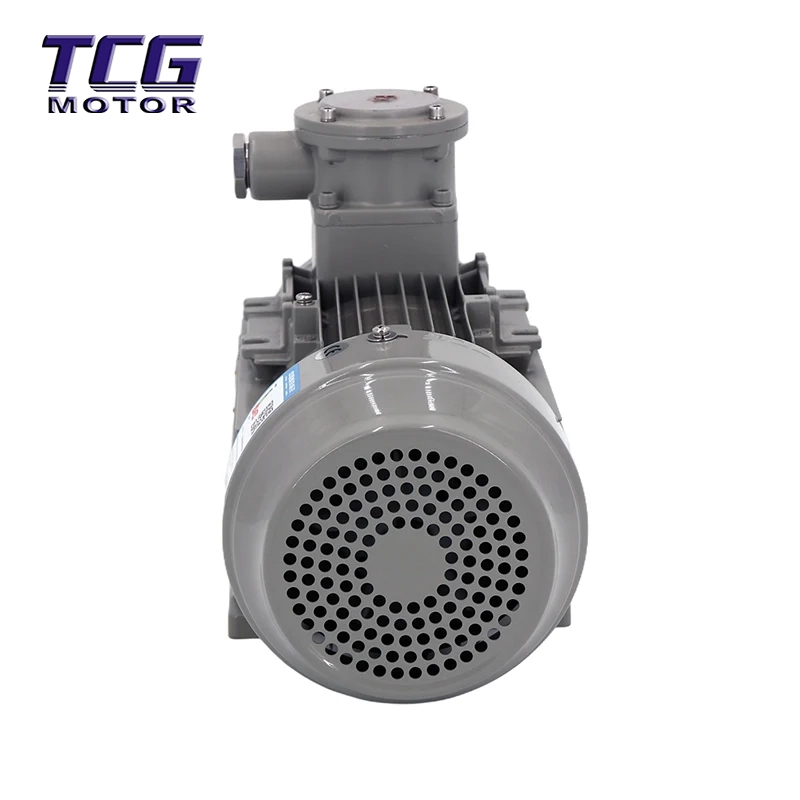

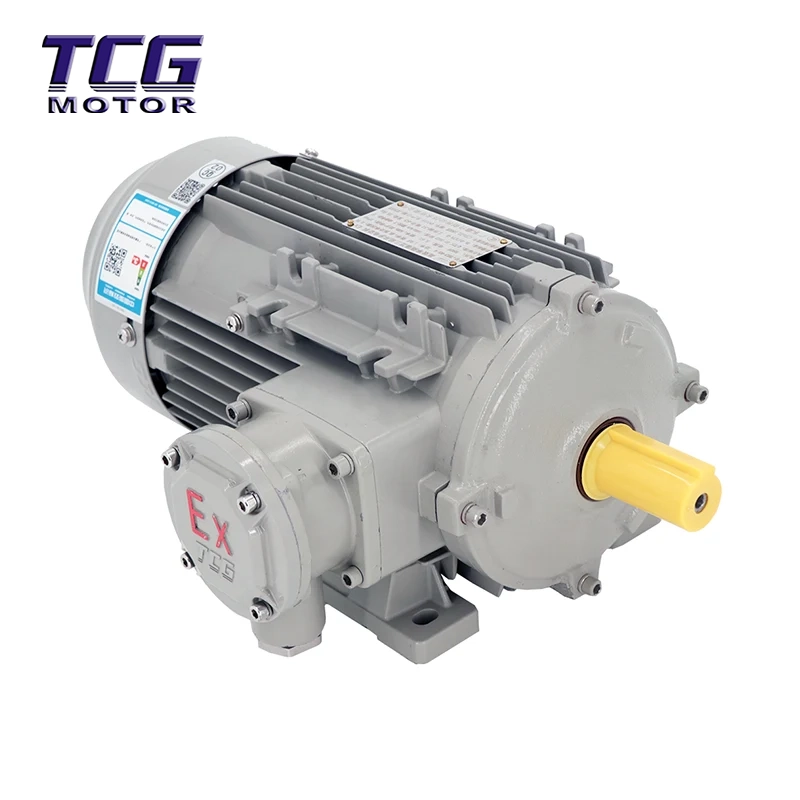

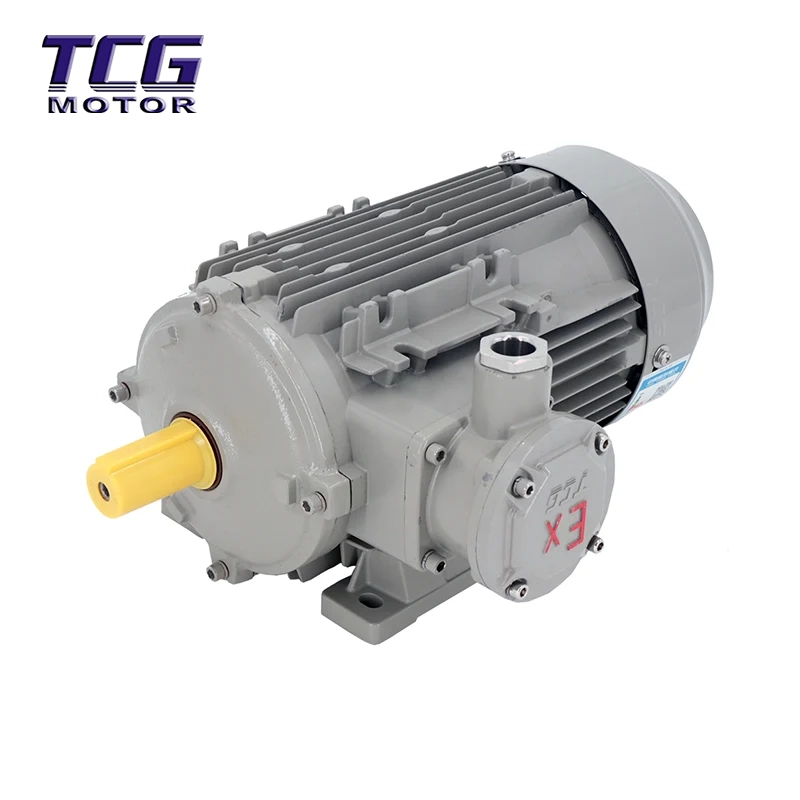

El Montaje de Motor B3 a Prueba de Explosiones Ex d IIC T4 es adecuado para uso como potencia motriz general en equipos ubicados en lugares que contienen gases inflamables o mezclas explosivas formadas por vapores y aire. Se utiliza principalmente en las industrias química y del petróleo, y también se aplica ampliamente en textiles, metalurgia, gas urbano, transporte, procesamiento de cereales y petróleo, fabricación de papel, medicina y otras industrias.
El índice de eficiencia de montaje B3 del motor a prueba de explosiones Ex d IIC T4 cumple con el nivel 3 de GB/T 18613-2020 "Valores mínimos permitidos y grados de eficiencia energética de motores asíncronos trifásicos pequeños y medianos". Se adoptan rodamientos NSK.
El montaje del motor B3 a prueba de explosiones Ex d IIC T4 presenta alta eficiencia y ahorro de energía, con las ventajas de un gran margen de aumento de temperatura, una larga vida útil, baja vibración, bajo ruido y alta confiabilidad. Es el primer motor asíncrono trifásico ignífugo desarrollado en el país con carcasa de aleación de aluminio. En comparación con las carcasas tradicionales de hierro fundido, es más ligera, más compacta y tiene una apariencia más refinada.
A pedido, se pueden proporcionar equipos auxiliares opcionales, como sensores de temperatura de devanados, sensores de temperatura de cojinetes, transmisores de temperatura y calentadores.
Modelo: motor asíncrono trifásico serie YBX3
Potencia: 0,18 kW a 315 kW
Polos del estator: 2P, 4P, 6P, 8P
Tipo de instalación: B3, B5, B14, B35
Motor asíncrono trifásico ignífugo de alta eficiencia serie YBX3
El motor "Exd" a prueba de explosiones es un tipo de motor a prueba de llamas. Su principio es colocar componentes que puedan generar chispas, arcos o altas temperaturas peligrosas durante el funcionamiento normal dentro de un recinto a prueba de llamas. El recinto es capaz de soportar la presión interna sin sufrir daños y garantiza que, cuando la llama interna se propaga a través de los huecos, la energía se reduce a un nivel insuficiente para encender la atmósfera externa.
La clase II se subdivide de la siguiente manera:
● Clase IIA: el gas representativo es el propano;
● Clase IIB: el gas representativo es el etileno;
● Clase IIC: los gases representativos son el hidrógeno y el acetileno.
En la Tabla 1 se muestran ejemplos de gases, vapores y grupos de temperatura inflamables comunes para la Clase II.
Nota: El equipo marcado IIB también es adecuado para aplicaciones que requieren IIA. El equipo marcado IIC es adecuado para aplicaciones que requieren IIA o IIB.
La clase III se subdivide de la siguiente manera:
● Clase IIIA: restos combustibles;
● Clase IIIB: polvo no conductor;
● Clase IIIC: polvo conductor.
Nota: El equipo marcado IIIB es adecuado para aplicaciones que requieren IIIA. El equipo marcado IIIC es adecuado para aplicaciones que requieren IIIA o IIIB.
| nivel | Grupo y temperatura (℃) | |||
| T1 | T2 | T3 | T4 | |
| t>450 | 450≥ t>300 |
300≥ t>200 |
200≥t>135 | |
| ⅡA | Metano, acetato de etano, propano, estireno, benceno, xileno, tolueno, carbono monóxido |
Butanol, butano, etanol, propileno, etilbencina, metanol, propanol |
ciclohexano, pentano, hexano, heptano, octano, queroseno, diésel, gasolina, decano |
acetaldehído |
| ⅡB | propargino, ciclopropano, gas de horno de coque |
óxido de 1,2-propileno, óxido de etileno, etileno |
butiraldehído, acroleína, hidrógeno sulfuro, dimetilo éter, tetrahidrofurano éter |
Éter dietílico, tetrafluoroetileno, éter etílico y metílico |
| ⅡC | hidrógeno | acetileno | ||
Tensión nominal: 220/380V, 380/660V; (380 V, 660 V solo se aplican a motores de 4 KW y superiores)
Frecuencia nominal: 50/60Hz
Modo de trabajo: S1 (sistema de trabajo continuo)
La altitud no supera los 1000m.
La temperatura del aire ambiente varía según la estación y es del tipo interior, de -15~+40°C;
La humedad relativa máxima del aire ambiente: la humedad relativa máxima promedio del mes más húmedo es del 90% y la temperatura mínima promedio del mes no supera los 25°C.
| No. | Potencia nominal | Velocidad nominal | Corriente nominal (A) | Eficiencia | Factor de potencia | Par nominal | Torque del rotor bloqueado Par nominal |
Par máximo Par nominal |
Corriente de rotor bloqueado Corriente nominal |
|
| kilovatios | caballos de fuerza | (r/mim) | 380V | (η) | cosΦ | Nuevo Méjico | Ts/Tn | Tmáx/Tn | es/en | |
| YBX3-71M1-2 | 0.37 | 0.5 | 2800 | 0.99 | 74.8 | 0.8 | 1.26 | 2.3 | 2.3 | 6.1 |
| YBX3-71M2-2 | 0.55 | 0.75 | 2800 | 1.4 | 77.2 | 0.82 | 1.87 | 2.2 | 2.3 | 6.3 |
| YBX3-80M1-2 | 0.75 | 1 | 2880 | 1.7 | 80.7 | 0.83 | 2.49 | 2.3 | 2.3 | 6.8 |
| YBX3-80M2-2 | 1.1 | 1.5 | 2880 | 2.43 | 82.7 | 0.83 | 3.65 | 2.3 | 2.3 | 7.3 |
| YBX3-90S-2 | 15 | 2 | 2895 | 3.25 | 84.2 | 0.83 | 4.96 | 2.3 | 2.3 | 7.6 |
| YBX3-90L-2 | 2.2 | 3 | 2895 | 4.57 | 85.9 | 0.85 | 7.26 | 2.3 | 2.3 | 7.8 |
| YBX3-100L-2 | 3 | 4 | 2895 | 5.94 | 87.1 | 0.88 | 9.9 | 2.3 | 2.3 | 8.1 |
| YBX3-112M-2 | 4 | 5.5 | 2905 | 7.83 | 88.1 | 0.88 | 13.1 | 2.3 | 2.3 | 8.3 |
| YBX3-132S1-2 | 5.5 | 7.5 | 2930 | 10.6 | 89.2 | 0.88 | 17.9 | 2.2 | 2.3 | 8.0 |
| YBX3-132S2-2 | 7.5 | 10 | 2930 | 14.4 | 90.1 | 0.89 | 24.4 | 2.2 | 2.3 | 7.8 |
| No. | Potencia nominal | Velocidad nominal | Corriente nominal (A) | Eficiencia | Factor de potencia | Par nominal | Torque del rotor bloqueado Par nominal |
Par máximo Par nominal |
Corriente de rotor bloqueado Corriente nominal |
|
| kilovatios | caballos de fuerza | (r/mim) | 380V | (η) | cosΦ | Nuevo Méjico | Ts/Tn | Tmáx/Tn | es/en | |
| YBX3-71M1-4 | 0.25 | 0.37 | 1360 | 0.81 | 68.6 | 0.62 | 1.73 | 2.3 | 2.4 | 6.0 |
| YBX3-71M2-4 | 0.37 | 0.5 | 1360 | 1.14 | 71.2 | 0.62 | 2.54 | 2.3 | 2.4 | 6.0 |
| YBX3-80M1-4 | 0.55 | 0.75 | 1420 | 1.57 | 74.6 | 0.64 | 3.78 | 2.3 | 2.4 | 6.0 |
| YBX3-80M2-4 | 0.75 | 1 | 1420 | 1.86 | 82.5 | 0.74 | 5.04 | 2.3 | 2.3 | 6.3 |
| YBX3-90S-4 | 1.1 | 1.5 | 1445 | 2.68 | 84.1 | 0.74 | 7.27 | 2.3 | 2.3 | 6.5 |
| YBX3-90L-4 | 1.5 | 2 | 1445 | 3.61 | 85.3 | 0.74 | 9.91 | 2.3 | 2.3 | 6.6 |
| YBX3-100L1-4 | 2.2 | 3 | 1435 | 4.93 | 86.7 | 0.78 | 14.6 | 2.3 | 2.3 | 6.9 |
| YBX3-100L2-4 | 3 | 4 | 1435 | 6.66 | 87.7 | 0.78 | 20 | 2.3 | 2.3 | 7.5 |
| YBX3-112M-4 | 4 | 5.5 | 1440 | 8.56 | 88.6 | 0.81 | 26.5 | 2.3 | 2.3 | 7.6 |
| YBX3-132S-4 | 5.5 | 7.5 | 1460 | 11.6 | 89.6 | 0.82 | 36 | 2.0 | 2.3 | 7.7 |
| YBX3-132M-4 | 7.5 | 10 | 1460 | 15.3 | 90.4 | 0.83 | 49.1 | 2.0 | 2.3 | 7.5 |
1. ¿Qué certificaciones tienen sus motores a prueba de explosiones?
Nuestros motores a prueba de explosiones están certificados según las normas IEC 60079 y GB3836, con clasificaciones Ex d IIB T4 / IIC T4. También proporcionamos certificados ATEX, IECEx y CNEX previa solicitud.
2. ¿Puedo obtener motores OEM o personalizados?
Sí, Hengfu es una fábrica china líder que ofrece servicios OEM completos. Admitimos voltajes personalizados, materiales de eje (acero inoxidable 304/316), colores de pintura especiales, calentadores, sensores PT100 y otras modificaciones para cumplir con los requisitos de su proyecto.
3. ¿Cuál es el plazo de entrega para pedidos al por mayor?
Como fabricante con producción interna, nuestro plazo de entrega estándar es de 15 a 25 días para pedidos al por mayor. Las muestras se pueden solicitar en un plazo de 7 a 10 días. Garantizamos la entrega oportuna con opciones de logística flexibles.
4. ¿Qué tipos de montaje están disponibles?
Ofrecemos varios tipos de montaje, incluidos B3 (montaje con patas), B5 (montaje con brida), B14 (montaje frontal) y B35 (combinado con brida y pie). El tipo B3 se utiliza más comúnmente para aplicaciones industriales.
5. ¿Cuál es el período de garantía?
Ofrecemos una garantía estándar de 18 meses a partir de la fecha de envío, que cubre defectos de fabricación. Nuestro equipo de posventa ofrece soporte técnico remoto y suministro de repuestos a nivel global.
6. ¿Cómo se garantiza la calidad del producto y el embalaje para la exportación?
Nuestra fábrica tiene la certificación ISO9001. Cada motor se somete a una inspección 100% antes del envío. Para la exportación, utilizamos cajas de madera contrachapada estándar aptas para navegar con paletas reforzadas para garantizar un transporte seguro.
